Primerjava pritrdilnih elementov Hastelloy C276 in pritrdilnih elementov Hastelloy C22
Primerjava pritrdilnih elementov Hastelloy C276 in pritrdilnih elementov Hastelloy C22
Pritrdilni elementi Hastelloy C276 ponujajo vrhunsko trdnost in širšo kemično odpornost, zlasti v reducirnih okoljih in močnih kislinah, kot je žveplova kislina/klorovodikova kislina; medtem ko imajo pritrdilni elementi C22 zaradi višje vsebnosti kroma boljšo odpornost proti koroziji v oksidacijskih pogojih (zlasti v mokrih okoljih klora). Pritrdilni elementi C22 imajo boljšo sposobnost oblikovanja, vendar pritrdilni elementi C276 nudijo večjo trdnost pri visokih temperaturah in širšo odpornost proti koroziji v mešanih/reducirnih medijih. Pritrdilni elementi C276 so na splošno ekonomična izbira za najzahtevnejše aplikacije, medtem ko se pritrdilni elementi C22 izjemno dobro obnesejo v posebnih kloridnih/oksidacijskih okoljih. Posebna izbira je odvisna od primarnega korozivnega sredstva in zahtevanega kompromisa-med trdnostjo in obdelovalnostjo.
Kakšen je nazivni tlak prirobnic Hastelloy C276?
Hastelloy C276 cevne prirobnice v skladu z ASTM B564 so na voljo tudi v različnih stopnjah tlaka. Ocene tlaka segajo od 150 do 2500 psi, razredi tlaka pa od PN6 do PN64.
Kaj so prirobnice Hastelloy C276 in Hastelloy C22?
Prirobnice Hastelloy C276 in Hastelloy C22 so zlitine iz niklja, molibdena, kroma in železa. V primerjavi s Hastelloy C22 ima Hastelloy C276 vrhunsko korozijsko odpornost v različnih zelo korozivnih medijih, kot so klorirane kisline, vključno z raztopinami hipoklorita. Poleg tega izkazuje boljšo odpornost proti luknjičasti in razpokani koroziji v redukcijskih, nevtralnih in oksidacijskih okoljih kot njegovi sorodniki. Poleg tega je bolj primeren za aplikacije, ki delujejo pri temperaturah do 1500 stopinj F (816 stopinj). Če povzamemo, glavna razlika med tema dvema zlitinama je, da Hastelloy C276 nudi vrhunsko odpornost proti razpokanju zaradi kloridne napetostne korozije in višjo temperaturno zmogljivost v primerjavi z Hastelloy C22.
Specifikacija pritrdilnih elementov Hastelloy C22/C276
| Specifikacije | ASTM B574 / ASME SB574 |
| Standardno | DIN, ISO, JIS, GB, IS, BS, ASTM in vsi mednarodni standardi |
| Velikost | M3 - M100|3/6″ - 4″|Velikosti po meri |
| Dolžina pritrdilnih elementov | 3 mm - 200 mm|Velikosti po meri |
| Velikost orehov | M3 - M56|3/6" do 2"|Velikosti po meri |
| Velikost podložk | M3 - M56|3/6" do 2"|Velikosti po meri |
| Dimenzije | DIN 931, 933, 934, 7991, 976, 125, ASME B18.2.1, B18.3 |
| Niti na voljo | UNF, BSW, BSF, METRIC, UNC ali po potrebi |
| Konfiguracija niti | ASME B1.1 2A/3A – 2B/3B palčni enotni navoji in B1.13M 6h-6G metrični grobi navoji |
| obrazec | Šestkotnik, navoj, kvadrat, okrogel glede na merilo itd. |
| glava | Šesterokotna, kvadratna, okrogla, šestroba prirobnica, ravna, T-glava in trikotna itd. |
| Vrsta vratu | Šestkosna, kvadratna, trikotna, ovalna in narebričena itd. |
| Površinski premaz | Črni oksid, kadmij, pocinkano, teflon, ksilan, cink, drugo na zahtevo |
| Proizvodni proces | Vlečenje žice, hladno tiskanje, narezovanje vložkov, toplotna obdelava, površinska prevleka, pregled, pakiranje. |
Enakovredni razredi pritrdilnih elementov Hastelloy C22/C276
| STANDARD | UNS | WNR. | JIS | GOST | EN | ALI |
| Hastelloy C22 | N06022 | 2.4602 | NW 6022 | - | NiCr21Mo14W | - |
| Hastelloy C276 | N10276 | 2.4819 | NW 0276 | ХН65МВУ | NiMo16Cr15W | ЭП760 |
Kemična sestava pritrdilnih elementov Hastelloy C22/C276
| Ocena | C | Mn | Si | S | Co | Ni | Kr | Fe | Mo | P |
| Hastelloy C22 | 0,010 maks | 0,50 maks | 0,08 maks | 0,02 maks | 2,50 maks | 50,015 min* | 20.00 – 22.50 | 2.00 – 6.00 | 12.50 – 14.50 | 0,02 maks |
| Hastelloy C276 | 0,010 maks | 1,00 maks | 0,08 maks | 0,03 maks | 2,50 maks | 50,99 min* | 14.50 – 16.50 | 4.00 – 7.00 | 15.00 – 17.00 | 0,04 maks |
Mehanske lastnosti pritrdilnih elementov Hastelloy C22/C276
| Element | Gostota | Tališče | Natezna trdnost | Meja tečenja (0,2 % zamik) | Raztezek |
| Hastelloy C22 | 8,69 g/cm3 | 1399 stopinj (2550 stopinj F) | Psi – 1.00.000, MPa – 690 | Psi – 45000, MPa – 310 | 45 % |
| Hastelloy C276 | 8,89 g/cm3 | 1370 stopinj (2500 stopinj F) | Psi – 1.15.000, MPa – 790 | Psi – 52.000, MPa – 355 | 40 % |

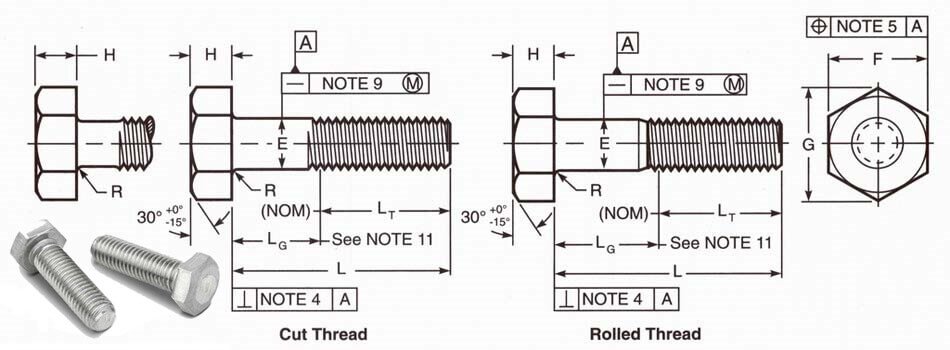

Standardne dimenzije pritrdilnih elementov Hastelloy C22/C276
Tabela mer vijakov
| Nominalna velikost ali Osnovno Izdelek Premer |
Karoserija v-polni velikosti premer, E |
Širina Po Stanovanjih, F |
Širina čez Corners, G |
Višina glave, H Basic | Radij od File, R |
Nominalna nit Dolžina za vijak dolžine, LT |
|||||||||
| palec | mm | maks | Min | Osnovno palec |
maks | Min | maks | Min | Osnovno palec |
maks | Min | maks | Min | 6 palcev in Shoter |
konec 6 in. |
| 1⁄4 | 0.25 | 0.26 | 0.237 | 7⁄16 | 0.438 | 0.425 | 0.505 | 0.484 | 11⁄64 | 0.188 | 0.15 | 0.03 | 0.01 | 0.75 | 1 |
| 5⁄16 | 0.3125 | 0.324 | 0.298 | 1⁄2 | 0.5 | 0.484 | 0.577 | 0.552 | 7⁄32 | 0.235 | 0.195 | 0.03 | 0.01 | 0.875 | 1.125 |
| 3⁄8 | 0.375 | 0.388 | 0.36 | 9⁄16 | 0.562 | 0.544 | 0.65 | 0.62 | 1⁄4 | 0.268 | 0.226 | 0.03 | 0.01 | 1 | 1.25 |
| 7⁄16 | 0.4375 | 0.452 | 0.421 | 5⁄8 | 0.625 | 0.603 | 0.722 | 0.687 | 19⁄64 | 0.316 | 0.272 | 0.03 | 0.01 | 1.125 | 1.375 |
| 1⁄2 | 0.5 | 0.515 | 0.482 | 3⁄4 | 0.75 | 0.725 | 0.866 | 0.826 | 11⁄32 | 0.364 | 0.302 | 0.03 | 0.01 | 1.25 | 1.5 |
| 5⁄8 | 0.625 | 0.642 | 0.605 | 15⁄16 | 0.938 | 0.906 | 1.083 | 1.033 | 27⁄64 | 0.444 | 0.378 | 0.06 | 0.02 | 1.5 | 1.75 |
| 3⁄4 | 0.75 | 0.768 | 0.729 | 11⁄8 | 1.125 | 1.088 | 1.299 | 1.24 | 1⁄2 | 0.524 | 0.455 | 0.06 | 0.02 | 1.75 | 2 |
| 7⁄8 | 0.875 | 0.895 | 0.852 | 1 5⁄16 | 1.312 | 1.269 | 1.516 | 1.447 | 37⁄64 | 0.604 | 0.531 | 0.06 | 0.02 | 2 | 2.25 |
| 1 | 1 | 1.022 | 0.976 | 1 1⁄2 | 1.5 | 1.45 | 1.732 | 1.653 | 43⁄64 | 0.7 | 0.591 | 0.09 | 0.03 | 2.25 | 2.5 |
| 1 1⁄8 | 1.125 | 1.149 | 1.098 | 1 11⁄16 | 1.688 | 1.631 | 1.949 | 1.859 | 3⁄4 | 0.78 | 0.658 | 0.09 | 0.03 | 2.5 | 2.75 |
| 1 1⁄4 | 1.25 | 1.277 | 1.223 | 1 7⁄8 | 1.875 | 1.812 | 2.165 | 2.066 | 27⁄32 | 0.876 | 0.749 | 0.09 | 0.03 | 2.75 | 3 |
| 1 3⁄8 | 1.375 | 1.404 | 1.345 | 2 1⁄16 | 2.062 | 1.994 | 2.382 | 2.273 | 29⁄32 | 0.94 | 0.81 | 0.09 | 0.03 | 3 | 3.25 |
| 1 1⁄2 | 1.5 | 1.531 | 1.47 | 2 1⁄4 | 2.25 | 2.175 | 2.598 | 2.48 | 1 | 1.036 | 0.902 | 0.09 | 0.03 | 3.25 | 3.5 |
| 1 5⁄8 | 1.625 | 1.658 | 1.591 | 2 7⁄16 | 2.438 | 2.356 | 2.815 | 2.616 | 1 3⁄32 | 1.116 | 0.978 | 0.09 | 0.03 | 3.5 | 3.75 |
| 1 3⁄4 | 1.75 | 1.785 | 1.716 | 2 5⁄8 | 2.625 | 2.538 | 3.031 | 2.893 | 1 5⁄32 | 1.196 | 1.054 | 0.12 | 0.04 | 3.75 | 4 |
| 1 7⁄8 | 1.875 | 1.912 | 1.839 | 2 13⁄16 | 2.812 | 2.719 | 3.248 | 3.099 | 1 1⁄4 | 1.276 | 1.13 | 0.12 | 0.04 | 4 | 4.25 |
Cena pritrdilnih elementov Hastelloy C22/C276
| Šestrobi vijak z visoko vsebnostjo niklja | 8.11 - USD $20,21 / kg (cena FOB) na zahtevo |
| Šestroba matica iz zlitin z visoko vsebnostjo niklja | 8.11 - USD $20,21 / kg (cena FOB) na zahtevo |
| Vijak iz zlitin z visoko vsebnostjo niklja | 8.11 - USD $20,21 / kg (cena FOB) na zahtevo |
| Vzmetna podložka z visoko vsebnostjo nikljevih zlitin | 8.11 - USD $20,21 / kg (cena FOB) na zahtevo |
| Vijak z visoko vsebnostjo nikljevih zlitin | 8.11 - USD $20,21 / kg (cena FOB) na zahtevo |
Gnee Steel je profesionalni proizvajalec različnih zlitin na osnovi niklja-, vključno z nikljem 201, nikljem 202, Hastelloy C-276, Hastelloy C-22, Hastelloy B, Hastelloy C-4, Inconel Alloy 600, Inconel 625, Inconel 718, Inconel X-750, Incoloy Alloy 800, Incoloy 800H/HT, Incoloy 825, Monel Alloy 400, Monel K500 in visokotemperaturne zlitine. Specializirani smo za proizvodnjo in prodajo legiranih materialov. Izdelki Gnee Steel se pogosto uporabljajo v vesoljski, kemični, energetski, avtomobilski in jedrski industriji, mi pa lahko nudimo prilagojene rešitve iz zlitin glede na potrebe strank. Za poizvedbe o cenah materialov iz zlitin ali zahtevanje prilagojenih rešitev za materiale iz zlitin nas kontaktirajte naru@gneesteelgroup.com za predračun.
